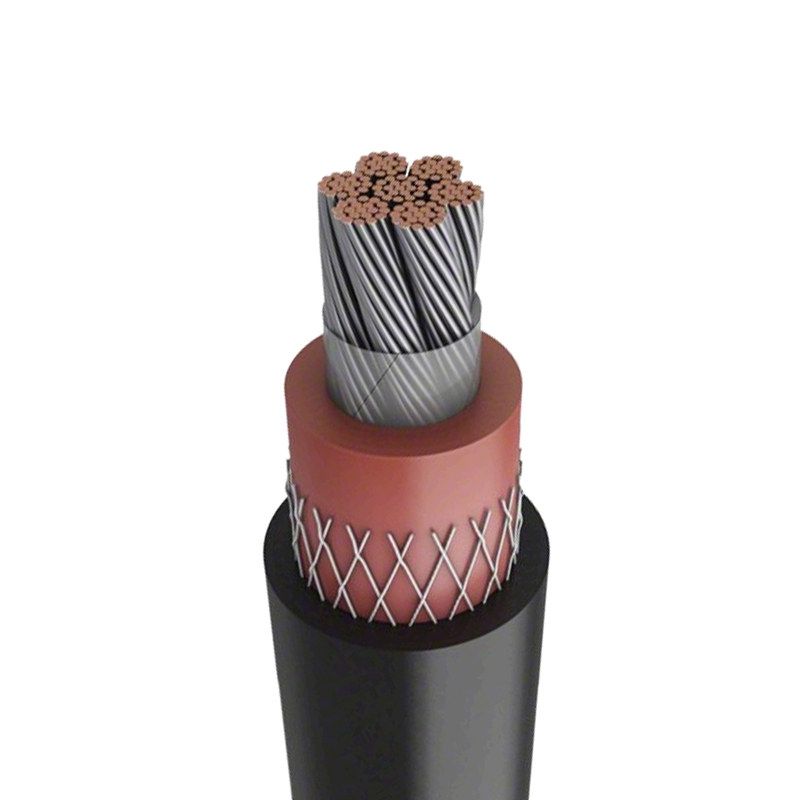

XLPE szigetelt tápkábel 6/10kv névleges feszültséghez
A kábel típusa és neve
| Névleges keresztmetszeti terület ㎡ | Szigetelés vastagsága mm | YJV YJY YJLV YJLY | YJV22 YJV22 YJLV23 YJLV2 3 | YIV32 YV32 YLV32 YILV32 | ||||||
| kb összességében átmérőjű mm | A kábel számított súlya | kb összességében átmérőjű mm | A kábel számított súlya | kb összességében átmérőjű mm | A kábel számított súlya | |||||
| YJV YJY | YJLV YJLY | YJV22 YJV22 | YJLV23 YJLV23 | YJLV23 YJLV23 | YJLV32 YJLV32 | |||||
| 1×25 | 3.4 | 19.2 | 560 | 一 | 23.2 | 839 | 25.2 | 935 | 一 | |
| 1×35 | 3.4 | 20.3 | 678 | 一 | 24.3 | 970 | 26.3 | 1069 | 一 | |
| 1×50 | 3.4 | 21.5 | 818 | 529 | 25.5 | 1127 | 838 | 27.5 | 1229 | 940 |
| 1×70 | 3.4 | 23.3 | 1056 | 637 | 27.1 | 1375 | 956 | 29.3 | 1495 | 1076 |
| 1×95 | 3.4 | 25.2 | 1342 | 762 | 29.0 | 1685 | 1105 | 31.2 | 1818 | 1238 |
| 1×120 | 3.4 | 26.4 | 1587 | 859 | 30.2 | 1946 | 1218 | 32.4 | 2081 | 1353 |
| 1×150 | 3.4 | 28.2 | 1887 | 988 | 32.0 | 2269 | 1370 | 34.2 | 2412 | 1513 |
| 1×185 | 3.4 | 29.8 | 2251 | 1130 | 33.6 | 2652 | 1531 | 35.8 | 2801 | 1680 |
| 1×240 | 3.4 | 32.4 | 2827 | 1359 | 37.6 | 3610 | 2142 | 38.4 | 3425 | 1957 |
| 1×300 | 3.4 | 34.9 | 3447 | 1602 | 39.9 | 4269 | 2424 | 40.9 | 4084 | 2239 |
| 1×400 | 3.4 | 37.6 | 4281 | 1916 | 42.8 | 5182 | 2817 | 44.6 | 5104 | 2739 |
| 1×500 | 3.4 | 41.1 | 5356 | 2320 | 46.7 | 6377 | 3341 | 48.1 | 6249 | 3213 |
| 1×630 | 3.4 | 45.0 | 6737 | 2828 | 50.8 | 7872 | 3963 | 54.6 | 8078 | 4169 |
| 1×800 | 3.4 | 49.1 | 8444 | 3441 | 55.1 | 9706 | 4703 | 57.7 | 9765 | 4762 |
| 1×1000 | 3.4 | 53.1 | 10243 | 4093 | 59.3 | 11630 | 5480 | 62.7 | 11795 | 5645 |
| 3×25 | 3.4 | 38.7 | 1859 | 一 | 44.6 | 2614 | 一 | 45.7 | 3479 | 一 |
| 3×35 | 3.4 | 41.3 | 2255 | — | 47.4 | 3067 | 一 | 48.3 | 3970 | 一 |
| 3×50 | 3.4 | 44.1 | 2719 | 1852 | 50.1 | 3569 | 2697 | 52.3 | 5021 | 4149 |
| 3×70 | 3.4 | 47.7 | 3454 | 2197 | 54.0 | 4392 | 3129 | 56.3 | 6002 | 4739 |
| 3×50 | 3.4 | 51.6 | 4330 | 2590 | 57.9 | 5338 | 3590 | 60.2 | 7045 | 5297 |
| 3×120 | 3.4 | 54.4 | 5140 | 2955 | 60.9 | 6197 | 4000 | 63.2 | 8017 | 5820 |
| 3×150 | 3.4 | 58.1 | 6055 | 3359 | 64.9 | 7238 | 4528 | 67.1 | 9130 | 6420 |
| 3×185 | 3.4 | 61.9 | 7271 | 3907 | 68.6 | 8453 | 5072 | 70.9 | 10515 | 7134 |
| 3×240 | 3.4 | 67.3 | 9050 | 4647 | 74.4 | 10388 | 5962 | 76.5 | 12566 | 8140 |
| 3×300 | 3.4 | 72.7 | 10993 | 5457 | 79.7 | 12419 | 6855 | 82.1 | 14825 | 9261 |
| 3×400 | 3.4 | 78.5 | 13589 | 6494 | 87.1 | 15975 | 8845 | 89.6 | 18802 | 11672 |
| 3×500 | 3.4 | 86.2 | 17026 | 7917 | 95.7 | 19720 | 10566 | 97.5 | 22745 | 13591 |
A kábel típusa és neve
| Névleges kereszt- szekcionált terület mm2 | Szigetelés vastagsága mm | YJV YJY YJLV YJLY | YJV22 YJV22YJLV23 YJLV23 | YJV32 YJV32 YJLV32 YJLV32 | ||||||
| kb összességében átmérőjű mm | Kiszámolva súlya kábelt | kb összességében átmérőjű mm | Kiszámolva weight kábelt | kb összességében átmérőjű mm | Kiszámolva weight -ból kábelt | |||||
| YJV YJY | YJLV YJLY | YJV22 YJV22 | YJLV23 YJLV23 | YJLV23 YJLV23 | YJLV32 YJLV32 | |||||
| 1×25 | 4.5 | 21.4 | 639 | — | 25.4 | 947 | — | 27.4 | 1049 | — |
| 1×35 | 4.5 | 22.7 | 767 | — | 26.5 | 1080 | — | 28.7 | 1199 | — |
| 1×50 | 4.5 | 23.9 | 913 | 624 | 27.7 | 1241 | 952 | 29.9 | 1368 | 1079 |
| 1×70 | 4.5 | 25.7 | 1159 | 740 | 29.5 | 1510 | 1091 | 31.7 | 1644 | 1225 |
| 1×95 | 4.5 | 27.4 | 1440 | 860 | 31.4 | 1825 | 1245 | 33.4 | 1952 | 1372 |
| 1×120 | 4.5 | 28.8 | 1701 | 973 | 32.6 | 2092 | 1364 | 34.8 | 2235 | 1507 |
| 1×150 | 4.5 | 30.4 | 1995 | 1096 | 34.4 | 2419 | 1520 | 36.4 | 2554 | 1655 |
| 1×185 | 4.5 | 32.2 | 2377 | 1256 | 37.4 | 3156 | 2035 | 38.2 | 2968 | 1847 |
| 1×240 | 4.5 | 34.8 | 2964 | 1496 | 39.8 | 3783 | 2315 | 40.8 | 3600 | 2132 |
| 1×300 | 4.5 | 37.3 | 3594 | 1749 | 42.5 | 4488 | 2643 | 44.3 | 4406 | 2561 |
| 1×400 | 4.5 | 39.8 | 4420 | 2055 | 45.2 | 5392 | 3027 | 47.0 | 5304 | 2939 |
| 1×500 | 4.5 | 43.5 | 5526 | 2490 | 49.1 | 6604 | 3568 | 50.7 | 6481 | 3445 |
| 1×630 | 4.5 | 47.4 | 6921 | 3012 | 53.4 | 8139 | 4230 | 55.8 | 8166 | 4257 |
| 1×800 | 4.5 | 51.5 | 8643 | 3640 | 57.5 | 9963 | 4960 | 60.1 | 10015 | 5012 |
| 1×1000 | 4.5 | 55.3 | 10435 | 4285 | 61.5 | 11875 | 5725 | 64.1 | 11933 | 5783 |
| 3×25 | 4.5 | 43.9 | 2160 | — | 49.9 | 3024 | — | 51.1 | 4010 | — |
| 3×35 | 4.5 | 46.2 | 2551 | — | 52.3 | 3447 | — | 54.6 | 5003 | — |
| 3×50 | 4.5 | 49.0 | 3036 | 2164 | 55.3 | 3994 | 3122 | 57.6 | 5623 | 4751 |
| 3×70 | 4.5 | 52.9 | 3812 | 2549 | 59.4 | 4865 | 3602 | 61.5 | 6606 | 5343 |
| 3×50 | 4.5 | 56.8 | 4747 | 2999 | 63.2 | 5833 | 4085 | 65.6 | 7741 | 5993 |
| 3×120 | 4.5 | 59.6 | 5546 | 3349 | 66.2 | 6711 | 4514 | 68.6 | 8693 | 6496 |
| 3×150 | 4.5 | 63.2 | 6528 | 3818 | 70.1 | 7751 | 5041 | 72.2 | 9797 | 7087 |
| 3×185 | 4.5 | 66.9 | 7728 | 4347 | 73.7 | 8985 | 5604 | 76.1 | 11206 | 7825 |
| 3×240 | 4.5 | 72.4 | 9574 | 5148 | 79.5 | 10954 | 6528 | 81.8 | 13322 | 8896 |
| 3×300 | 4.5 | 77.8 | 11572 | 6008 | 86.5 | 13880 | 8316 | 88.7 | 16685 | 11121 |
| 3×400 | 4.5 | 83.6 | 14281 | 7151 | 92.5 | 16704 | 9574 | 94.7 | 19671 | 12541 |
| 3×500 | 4.5 | 91.1 | 17640 | 8486 | 100.8 | 20456 | 11302 | 102.8 | 23644 | 14490 |
Típus/ Név A 8030-as sorozatú, nagy vezetőképességű alumíniumötvözet kábel fő felhasználása
| Írja be | Név | Főbb felhasználások |
| YJLHV | ·Alumíniumötvözet mag térhálósított polietilén szigetelésű polivinil klorid burkolatú tápkábel | · Nem párás beltéri, alagútba helyezhető, és a tartóra rögzíthető, így megtakarítható a híd vagy a cső költsége. |
| YJLHY | ·Alumíniumötvözet mag térhálósított polietilén szigetelés polietilén burkolt tápkábel | ·Száraz vagy párás környezetben is lefektethető, és a beltéri tartó, tartó, létra vagy kábelrögzítés használható. A kültéri kábelárok, csatornánkénti vagy közvetlenül földbe fektetett, nagyobb mechanikai külső erőnek ellenáll. |
| YJLHV22 | ·Alumíniumötvözet mag térhálósított polietilén szigetelésű polivinil klorid külső bevonatú acélszalag páncélzati tápkábel | · Stabil és megbízható teljesítmény, könnyű, beltérben fektethető, rögzített tartókonzolok, alagutakba, csővezetékekbe, kábelárokba és laza talajba fektethetők, nem ellenáll a külső mechanikai hatásoknak. |
| YJLHY23 | ·Alumíniumötvözet mag térhálósított polietilén szigetelésű acélszalag páncélozott polietilén külső burkolt tápkábel | · Stabil és megbízható teljesítmény, közvetlenül eltemethető, ellenáll egy bizonyos mechanikai külső erőnek, de nem bírja a nagy feszültséget. |
| YJLHV32 | ·Alumíniumötvözet mag térhálósított polietilén szigetelésű finomhuzal páncélozott polivinil-klorid külső burkolt tápkábel | · Száraz vagy nedves környezetben is lefektethető, és használható a beltéri tartó, konzol, létra vagy kábelrögzítés. A kültéri használatra alkalmas kábelárok, alagút vagy közvetlen földbe fektetés, nagyobb mechanikai külső erőnek is ellenáll. |
| YJLHY33 | ·Alumíniumötvözet mag térhálósított polietilén szigetelésű finomhuzal páncélozott polietilén külső burkolt tápkábel | ·Könnyű, száraz vagy nedves környezetben fektethető, beltéri konzol, konzol, létra vagy kábelrögzítő felület használható; A kültéri használatra alkalmas kábelárok, alagút vagy közvetlen földbe fektetés, nagyobb mechanikai külső erőnek is ellenáll. Kiváló égésgátló és tűzállóságuk miatt az A osztályúak. |
Megjegyzés: A vevői igények szerint a "ZA-, ZB- vagy ZC(ZR) -" hozzáadása előtt az égésgátló A osztályú, az égésgátló B fokozatú égésgátló C osztályú vagy az alumíniumötvözet kábel, kábelmodell gyártása; Például ZA-YJLHV, ZB-YJLHV22, ZC-YJLHY. Mindenféle halogénmentes, füstmentes égésgátló alumíniumötvözet kábel, a "WDZA -, WDZB - vagy WDZR(ZC) -" felirattal a kábelmodell előtt. Ha a -40 ℃ alacsony hőmérsékleti ellenállású alumíniumötvözet kábelt nagyon alacsony környezeti hőmérsékletű területeken használják, a termékmodell után illessze be a „(-40)” jelet.
