Napelemes kábelek Gyártók

Napelemes kábelkínálatunk és az egyes típusok megfelelősége

Öt magos szolárkábel-családot gyártunk saját gyárunkban, Yixingben, Jiangsuban, lefedve a PV rendszer egyenáramú húrját, tömb homerun és inverter oldali csatlakozásait. Minden család egy adott tanúsítási rendszerhez, feszültségosztályhoz és telepítési környezethez igazodik, így a megfelelő terméket a projektszabványból választják ki, nem pedig egy általános katalógusból.

Vezető, szigetelés és köpeny építése

Napelemes kábeleink ónozott elektrolitikus rezet használnak az IEC 60228 Class 5 szerint, amely alacsony veszteségű átvitelt biztosít hosszú üzemidőn keresztül, és ellenáll az oxidációnak a vezető felületén. A szigetelés és a köpeny kétrétegű konstrukcióként alkalmazott elektronsugárral térhálósított vegyületek, amelyek biztosítják a kábelnek azt az UV-, ózon-, hőmérséklet- és nedvességállóságot, amelyet a kültéri egyenáramú vezetékezés megkövetel.

• Karmester: Ónozott, lágyított réz, rugalmas, 5-ös osztályú sodrás a szűk hajlítási sugarak és a mező lezárása érdekében.
• Szigetelés: Elektronsugárral térhálósított poliolefin, kétrétegű kialakítás az elektromos szigetelés és a hőstabilitás érdekében.
• Köpeny: Halogénmentes, égésgátló térhálós vegyület UV- és időjárásálló.
• Hőmérséklet tartomány: Fix beépítés -40 °C és 90 °C között, maximális vezetékhőmérséklet 120 °C.
• Tűzteljesítmény: EN 60332-1-2 lángterjedési ellenállás.
• Élettartam: A PV-rendszer 25 éves élettartamára kiválasztott konstrukció és anyagok.

Kritikus specifikációk és konfigurációs lehetőségek

Az UL 4703 családban 1,5 mm² és 35 mm² közötti keresztmetszetű napelemkábeleket építünk, 14 AWG és 6 AWG közötti AWG megfelelőkkel. Az alábbi táblázat összefoglalja azokat a vezetőket, szigeteléseket és köpenyméreteket, amelyek a feszültségesést, az áramhordozó kapacitást és a beépítési távolságot eredményezik.

A választható konfigurációk között szerepel a fekete vagy piros burkolat színe a polaritás azonosításához, az egymagos vagy kétmagos konstrukció, valamint a minősítési családtól függően 1,0 kV és 2,0 kV DC közötti névleges feszültség. A minimális hajlítási sugár 4× teljes átmérő fix telepítés esetén és 5× hajlított elvezetés esetén, amely szabályozza a kábeltálca elrendezését és a csatlakozók távolságát a nyomkövető és a tetőtéri rendszereken.

Alkalmazás illeszkedik a PV projekttípusokhoz

A szolárkábelek a PV-rendszer legdurvább részében működnek: közvetlen UV-sugárzásnak, hőciklusnak, esőnek, hónak és ózonnak vannak kitéve, és gyakran éles peremeken és mozgó szerkezeteken keresztül vezetik őket. Konstrukcióinkat úgy választottuk ki, hogy illeszkedjenek a telepítési környezethez, nem pedig egyetlen általános specifikációhoz.

• Földre telepített növények: A hosszú egyenáramú homerun 10 mm² és 35 mm² közötti vezetékek előnyeit élvezik, hogy a feszültségesést az 1–3%-os tervezési küszöbön belül tartsák.
• Kereskedelmi és ipari tetők: A rugalmas, 5-ös osztályú vezetékek és a szűk hajlítási sugarak megfelelnek a szűk tálcás útvonalaknak és a rövid húroknak.
• Lakóházak háztetői: A 4 mm²-es és 6 mm²-es H1Z2Z2-K kábelek megfelelnek az általános húráramoknak és az inverter csatlakozóméreteknek.

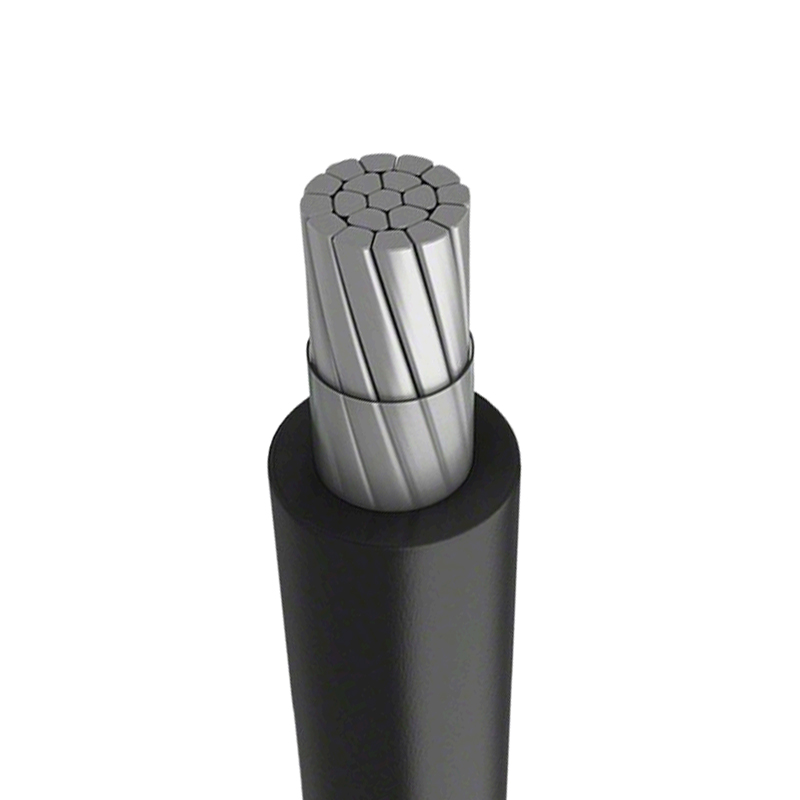

• Nyomkövető és úszó rendszerek: A kétmagos és rugalmas konstrukciók tolerálják az ismételt mozgást és hajlítást.
• 2000 V-os architektúrák: Az UL 4703 PV vezeték támogatja a következő generációs magasabb feszültségű egyenáramú kialakításokat.

Minőségellenőrzés és átvételi tesztelés

Gyártási folyamatunk a nyersanyag-előkészítéstől a huzalhúzáson, sodráson, szigetelés-extrudáláson, kábelezésen, köpenyextrudáláson és szükség esetén páncélozáson át tart, minden folyamatlépés után ellenőrzéssel. A végtermékeket a vevői követelmények és a nemzetközi szabványok szerint tesztelik, beleértve a vezető ellenállást, a szigetelés integritását és a burkolat teljesítményének ellenőrzését.

• Vezetékellenállás teszt az áramátviteli teljesítmény ellenőrzésére.
• Szigetelésvizsgálat az integritás és az elektromos teljesítmény szempontjából.
• Fizikai és elektromos tulajdonságok köpenyvizsgálata.
• Feszültségvizsgálat 6,5 kV váltakozó feszültségen H1Z2Z2-K és 6,0 kV AC UL 4703 konstrukciók esetén.
• Lángterjedési vizsgálat az EN 60332-1-2 szerint.

Saját gyárunkat működtetjük, és házon belül kezeljük az ellátási láncot, amely minden gyártási lépésnél fenntartja a minőségellenőrzést és támogatja a megbízható szállítási ütemezést. Kábeltermékeink családonként megfelelő TÜV, IEC és UL tanúsítvánnyal rendelkeznek, valamint a megrendelt konstrukcióra vonatkozó tanúsító dokumentációt is tudjuk szállítani.

Telepítés, karbantartás és szervizelhetőség

A szolárkábeleket közvetlen kültéri expozícióra és hosszú szervizintervallumokra tervezték, de a helyes telepítés megóvja a 25 éves tervezési élettartamot. Javasoljuk, hogy vegye figyelembe a rögzített és hajlított hajlítási sugarakat, használjon kompatibilis, azonos feszültségosztályra méretezett csatlakozókat és támasztókábeleket, hogy elkerülje a köpeny pontszerű terhelését.

• Tartsa be a 4-szeres teljes átmérőjű minimális hajlítási sugarat rögzített útvonalakon.
• Hagyjon 5-szeres teljes átmérőt, ahol a kábelek meghajlanak a nyomkövető mozgása közben.
• Használjon UV-sugárzással védett kábelkötegelőket, és kerülje a túlhúzást a tálca átmeneteknél.
• A tervezett karbantartás során ellenőrizze a burkolat állapotát a belépési pontoknál és a csatlakozó interfészeknél.
• Kérésre tartalék kábelhosszak és hozzáillő csatlakozók a szállítási terjedelem részét képezik.

A megoldás konfigurálásához használt információk

A napelem kábel konfiguráció és árajánlat elkészítéséhez a projekt elektromos és szerelési adataiból dolgozunk. Minél pontosabban van meghatározva a munkapont, annál pontosabban tudjuk egyeztetni a vezeték méretet, a tanúsítványcsaládot és a szállítási terjedelmet.

Tápkábeleket és alumíniumötvözet kábeleket is gyártunk a napelemes erőművek váltakozó áramú oldalához és a szélesebb körű elektromos infrastruktúrához, így egyetlen projektben szállítható az egyenáramú és váltóáramú kábelek körei. Egyedi szolárkábel-konstrukciók rajzok vagy minták alapján alakíthatók ki, ahol egy projekt nem szabványos méreteket vagy burkolat-keverékeket igényel.

Gyakran Ismételt Kérdések

Mi a különbség a H1Z2Z2-K és az UL 4703 szolárkábel között?

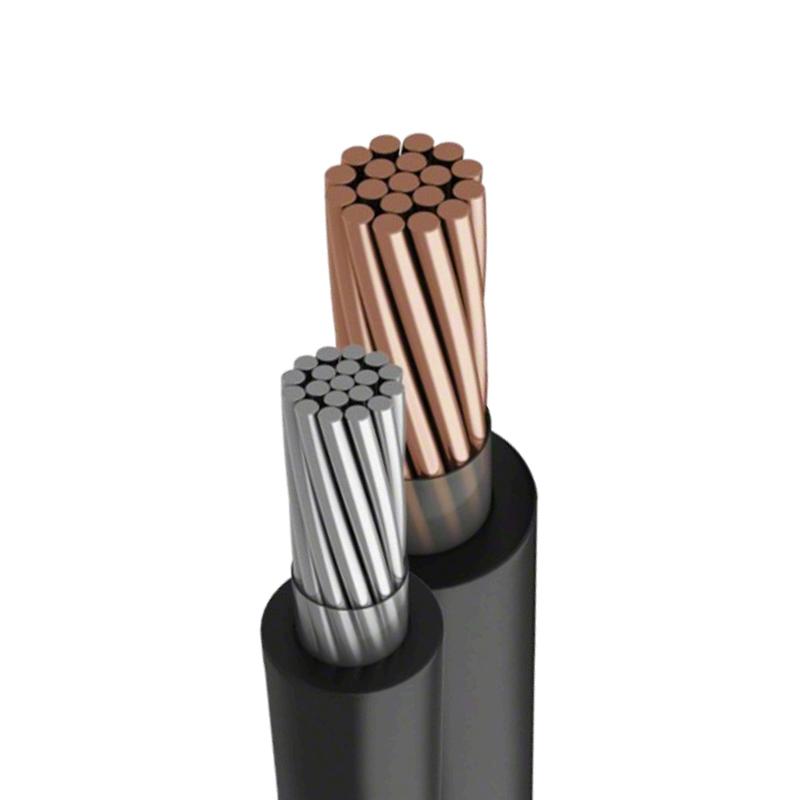

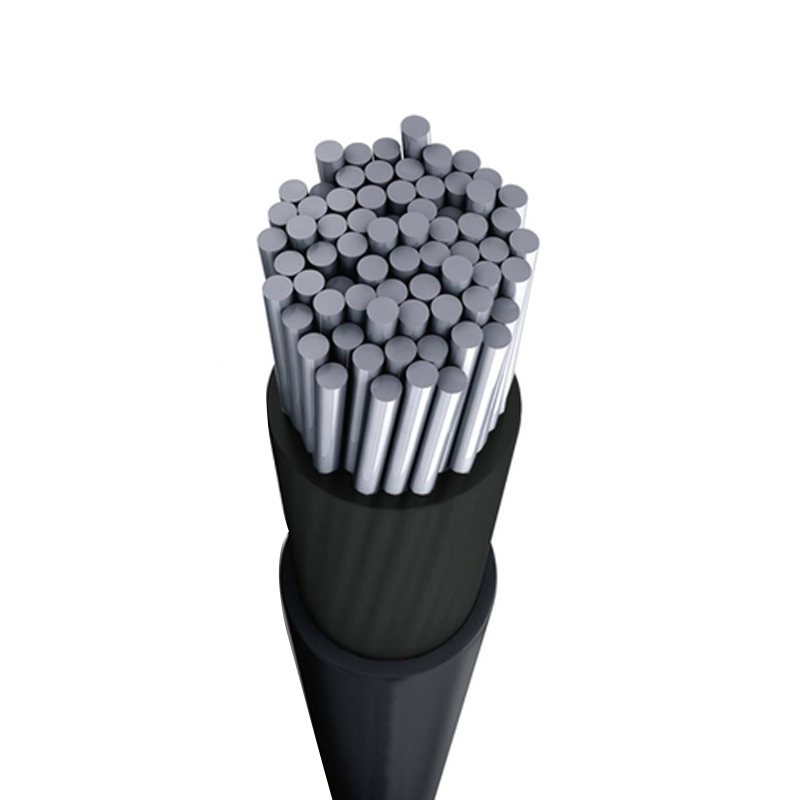

A H1Z2Z2-K egy európai TÜV EN50618 jelölés, amely 1,5 kV DC és 1,0 kV AC névleges, IEC-alapú PV rendszerekben használatos. Az UL 4703 PV Wire az észak-amerikai 1000/2000 V névleges jelölés, amelyet az UL-kompatibilis telepítéseknél használnak. Mindkét családot gyártjuk, és olyan kettős tanúsítvánnyal rendelkező konstrukciókat is szállítunk, ahol egy projekt mindkét szabványon átível.

Melyik keresztmetszetet válasszam egy hosszú egyenáramú húr futáshoz?

A vezető méretét a feszültségesés határozza meg, nem pedig önmagában az ampa. Hosszú homerun esetén általában a maximális húráramról, az egyirányú kábelhosszról és a rendszerfeszültség 1–3%-os célfeszültségeséséről dolgozunk. A 10 mm²-től 35 mm²-ig terjedő konstrukcióinkat általában ezekhez a futásokhoz használják, és a projekt adataiból ki tudjuk számítani az ajánlott méretet.

Tud-e személyre szabott napelem-kábel hosszúságot és színt szállítani?

Igen. Termékeket fejlesztünk és gyártunk az ügyfelek által biztosított rajzok vagy minták alapján. A fekete és piros köpenyszínek szabványosak a polaritás azonosításához, és a dobhosszak, a magszámok és a köpenyvegyületek a projekt követelményei szerint konfigurálhatók.

Milyen tanúsítványokkal rendelkezik a napelem kábelei?

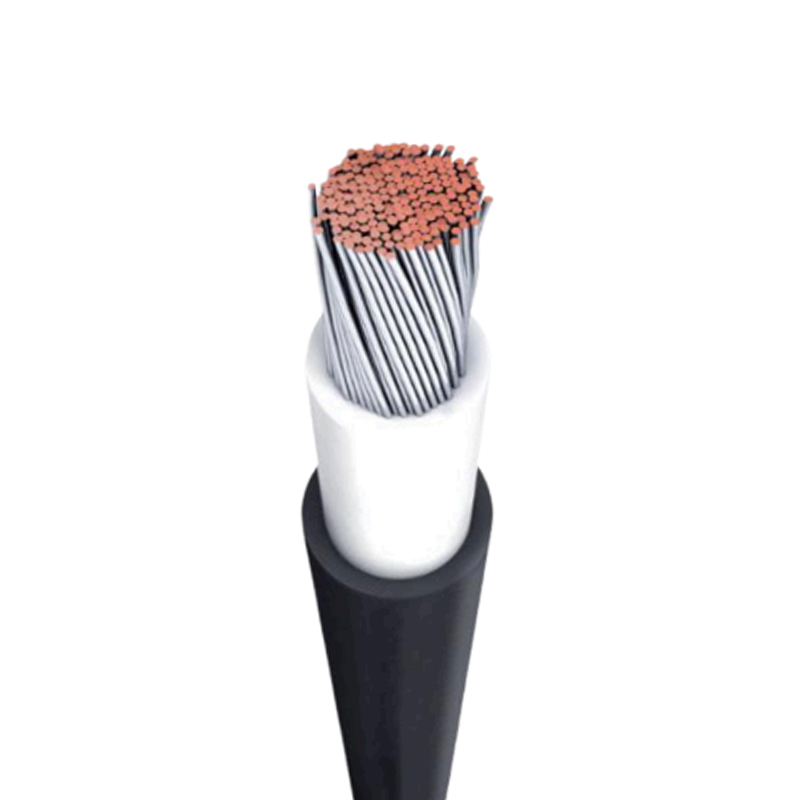

Napelemes kábelkínálatunkban megtalálhatóak a TÜV EN50618 H1Z2Z2-K, IEC 62930 és UL 4703 tanúsítvánnyal rendelkező konstrukciók. Az alkalmazandó tanúsítvány a megrendelt konkrét termékcsaládtól függ, a hozzá tartozó dokumentációt a szállításhoz mellékeljük.

Hogyan biztosíthatja a minőséget egy nagy napelemkábel-rendelés során?

Minden gyártási folyamat után megvizsgáljuk, és teszteljük a végtermékeket a vevői követelmények és a nemzetközi szabványok szerint, beleértve a vezetékellenállást, a szigetelést és a burkolatvizsgálatot. Mivel saját gyárunkat működtetjük, és házon belül ellenőrizzük az ellátási láncot, a minőségellenőrzést következetesen a teljes rendelési mennyiségre alkalmazzuk.

Mennyi a napelem kábeleinek várható élettartama?

Napelemes kábelkonstrukcióink elektronsugaras térhálós szigetelést és halogénmentes égésgátló burkolatot használnak, amelyet a tervezett 25 éves élettartamra választanak ki, amely megfelel a fotovoltaikus rendszer tervezett élettartamának. A tényleges élettartam a beépítési gyakorlattól, az UV-sugárzástól és az útvonal mentén lévő mechanikai védelemtől függ.
