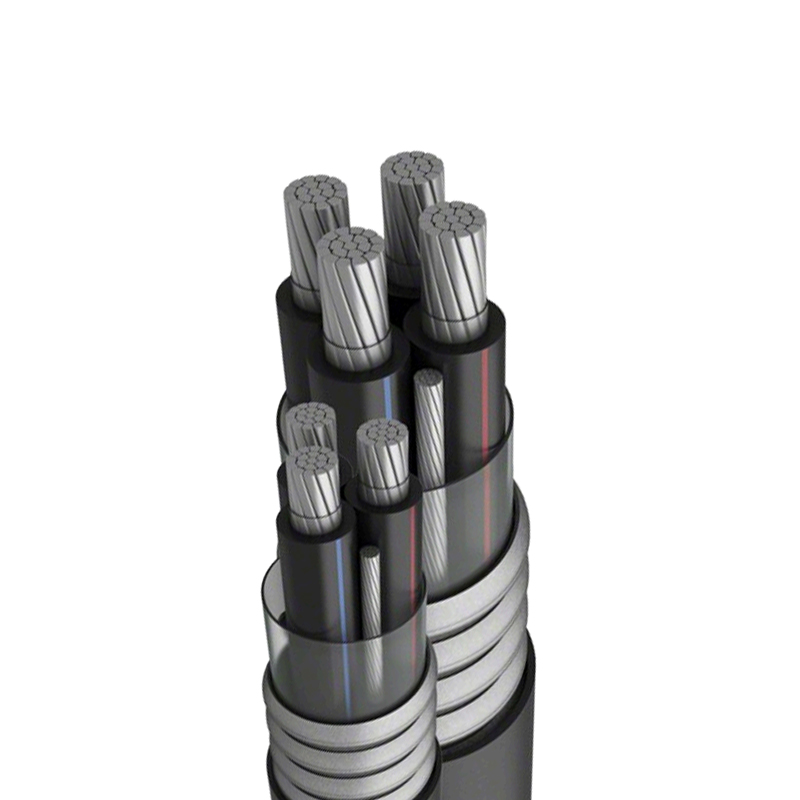

Réz és alumínium eres műanyag szigetelésű tápkábel 26/35 kV és az alatti névleges feszültséggel

• Referenciaszabványok

A termék a GB12706-2020 szabvány vagy kérésre IEC, BS, DIN és ICEA szabvány szerint készül.

• Alkalmazások

A termék 26/35kv névleges teljesítményfrekvenciás feszültségű erőátviteli és elosztó vezetékekben való használatra alkalmas.

• Működési jellemzők

-- XLPE  szigetelt  villamos kábel névleges teljesítményfrekvenciás feszültséghez  Uo/U: 3,6/6kV-26/35kV

·   Max. a vezető megengedett folyamatos üzemi hőmérséklete:90°C.

·   Max. a vezeték rövidzárlati hőmérséklete nem haladhatja meg a 250°C-ot.

·   A telepítés alatti környezeti hőmérséklet nem lehet 0°C alatt.

·   Az egyerű kábel hajlítási sugara nem lehet kisebb, mint a kábel átmérőjének 20-szorosa.

-- XL.PE szigetelt elektromos kábel Uo/U:0,6/kV névleges frekvenciafeszültséghez.

·   Max. a vezető megengedett  folyamatos  üzemi hőmérséklete: 90°C.

·   Max. a vezeték rövidzárlati hőmérséklete nem haladhatja meg a 250 ℃-ot (maximális időtartam 5 s).

·   A telepítés alatti környezeti hőmérséklet nem lehet 0°C alatt.

·   A kábel hajlítási sugara nem lehet kisebb, mint a kábel átmérőjének 15-szöröse.

-- XL.PE szigetelt elektromos kábel Uo/U:0,6/1kV névleges frekvenciafeszültséghez.

·Max. a vezető megengedett  folyamatos  üzemi hőmérséklete: 70°C

·Max. a vezeték rövidzárlati hőmérséklete nem haladhatja meg a 160°C-ot.

·(5 mp  maximális időtartam)

· A beépítés alatti környezeti hőmérséklet nem lehet 0°C alatt.

·A kábel hajlítási sugara nem lehet kisebb, mint a kábel átmérőjének 15-szöröse.

• Feszültség megnevezése

A  kábel  névleges  feszültsége  egy adott  alkalmazási csarnokhoz megfelelő  az  üzemi  feltételekhez abban a rendszerben, amelyben a kábelt használják, és  Uou (tn)kV formában van kifejezve, ahol:

·   Uo-: A névleges teljesítmény-frekvenciás feszültség a vezető és a képernyő vagy fémburkolat között,  amelyhez a kábelt tervezték;

·   U-:  A vezetékek közötti névleges teljesítmény-frekvenciás feszültség,  amelyre a  kábelt tervezték;

·   Hm-: A „legmagasabb rendszerfeszültség” maximális értéke, amelyen a berendezés üzemeltethető.

A háromfázisú rendszer kábeleinek Uo értékei a következők:

Az első típust egyfázisú földelési hibaidőre használják, amely egyszerre legfeljebb 1 perc, és olyan rendszerekhez is használható, amelyek maximális ideje nem haladja meg a 8 órát, és az összesített éves összérték legfeljebb 12 óra. A második típust a hosszabb földelési hibaidővel rendelkező rendszerben használják, és azokban az esetekben, amikor magasabb      követelmény van a kábelszigetelési teljesítmény tekintetében.
