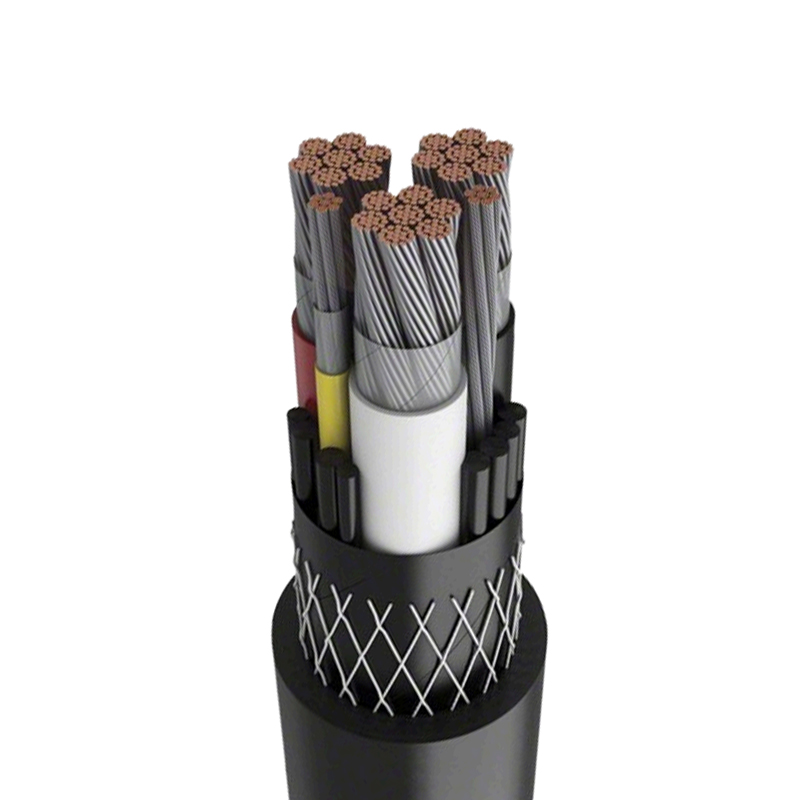

XLPE szigetelt tápkábel 3,6/6kV-26/35kV névleges feszültséghez

Kérjen ingyenes egyéni árajánlatot
Indítsa el projektjét az Ön igényeire szabott ingyenes árlistáról.

A kábel típusa és neve

Írja be		Alkalmazás
Yiv	Rézmagos XLPE szigetelt pvc burkolattal ellátott teljesítmény Kábel	Beltéri, alagútban, kábelárokban és más helyeken nem ellenállnak a külső mechanikai erőknek. Egyeres kábelek fektetése nem megengedett a mágneses kezelés során. Beltéri, alagút, kábelárok vagy földbe fektetett fektetés ellenáll bizonyos mechanikai külső erőknek, de nem bírja a nagy feszültséget. A beltéri, az alagút, a kábelárok kotrása vagy a földbe fektetés stb. ellenáll a mechanikai külső erőknek és bizonyos feszültségeknek.
YJLV	Alumínium Core XLPE szigetelt PVC burkolat Tápkábel
VY	Rézmagos XLPE szigetelt polietilén burkolat Tápkábel
YJLY	Alumínium Core XLPE szigetelt polietilén Burkolt tápkábel
Yv22	Rézmagos XLPE szigetelt acélszalag páncélozott PVC Burkolt tápkábel
YJLV22	Alumínium Core XLPE szigetelt acélszíj páncélozott PVC burkolatú tápkábel
YIV23	Rézmagos XLPE szigetelt acélszíj páncélozott Polietilén burkolatú tápkábel
YILV23	Alumínium Core XLPE szigetelt acélszíj páncélozott Polietilén burkolatú tápkábel
YJV32	Rézmagos XLPE szigetelt finomacélhuzal Páncélozott PVC burkolatú tápkábel
YJLV32	Alumínium Core XLPE szigetelt finomacél huzal Páncélozott PVC burkolatú tápkábel
YJV33	Rézmagos XLPE szigetelt finomacélhuzal Páncélozott polietilén burkolatú tápkábel
YJLV33	Alumínium Core XLPE szigetelt finomacél huzal Páncélozott polietilén burkolatú tápkábel

Gyártási Kábelválaszték

Írja be	Magok	Névleges feszültség kV
		3,6/6	6/66/10	8,7/10 8,7/15	12/20	18/20 18/30	21/35	26/35
		Névleges keresztmetszet mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Megjegyzés: Az egyerű páncélozott kábel egyenáramú rendszerhez alkalmas, AC rendszerhez nem, nem mágneses anyagból készült páncélréteget kell használni, vagy mágneses szigetelési intézkedéseket kell alkalmazni.

Kábel építése

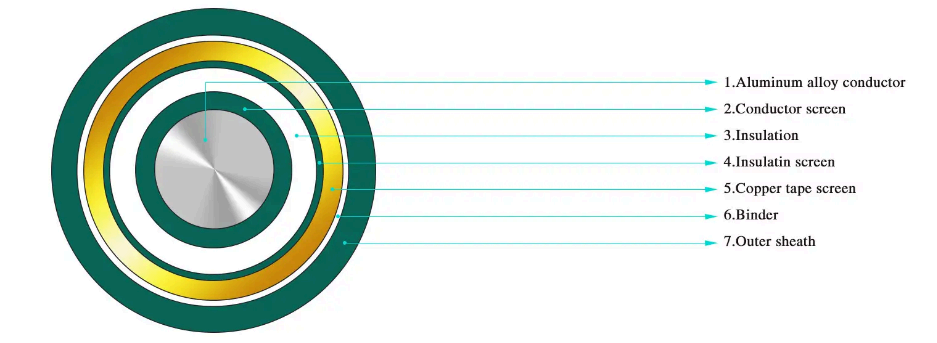

· Egyeres XLPE szigetelő tápkábel 3,6/6kV-26/35kV névleges feszültséghez

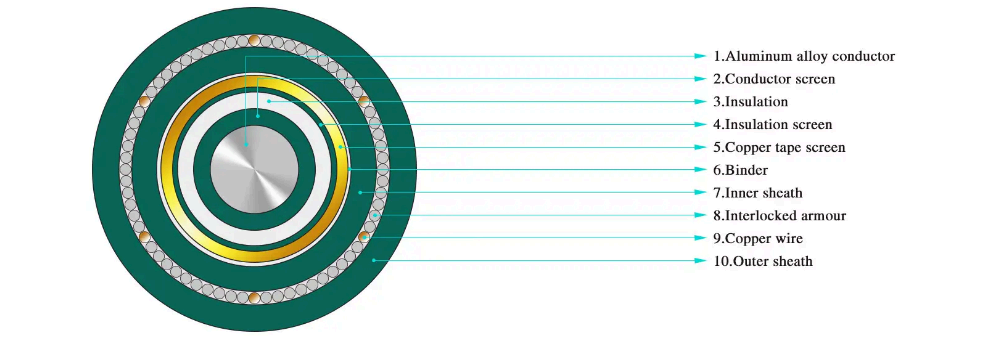

· Egyeres XLPE szigetelésű acélhuzalos páncélozott tápkábel 3,6/6kV-26/35kV névleges feszültséghez

· Háromerű XLPE szigetelő tápkábel 3,6/6kV-26/35kV névleges feszültséghez

· Háromeres XLPE szigetelő acél szalagos páncélozott tápkábel 3,6/6kV-26/35kV névleges feszültséghez

· Háromerű, XLPE szigetelésű acélhuzalos páncélozott tápkábel 3,6/6kV-26/35kV névleges feszültséghez

A kábel típusa és neve

Névleges kereszt- szekcionált területen mm 2	Szigetelés vastagsága mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Összességében kb átmérőjű mm	Kiszámolva kábel súlya		kb összességében átmérőjű mm	Kiszámolva súlya -ból kábelt		kb összességében átmérőjű mm	Kiszámolva súlya -ból kábelt
		Összességében kb átmérőjű mm	YJV YJY	YJLV YJLY	kb összességében átmérőjű mm	YJV22 YJV22	YJLV23 YJLV23	kb összességében átmérőjű mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
